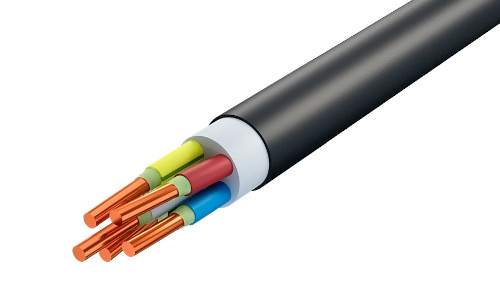

Кабель КВВГЭнгLS — это кабель с медными жилами, изоляцией из ПВХ, алюминиевым экраном, гофрированным стальным ленточным экраном, не распространяющим горение, и оболочкой из ПВХ. Этот тип кабеля также обладает повышенной огнестойкостью и низким уровнем дыма и токсичности при горении, что делает его подходящим для прокладки в технических помещениях, объектах медицинского и социального назначения, а также для систем связи и автоматизации.
Расшифровка маркировки КВВГЭнгLS
- К — кабель контрольный.
- В — изоляция из ПВХ пластиката.
- В — оболочка из ПВХ пластиката.
- Г — не имеет брони.
- Э — экран из медной фольги.
- нг — имеет пониженную пожарную опасность.
- LS — имеет низкое выделение дыма.
Конструкция кабеля контрольного КВВГЭнгLS
- Жила — медная однопроволочная первого класса.
- Изоляция — из негорючего ПВХ пластиката с пониженным выделением дыма.
- Экран — из медной фольги.
- Заполнение — из ПВХ пластиката пониженной пожарной опасности и низким дымовыделением.
- Оболочка — из пожаробезопасного ПВХ пластиката с пониженным выделением дыма.
Применение кабеля КВВГЭнгLS
Контрольный экранированный кабель КВВГЭнгLS предназначен для стационарного присоединения к электрическим приборам и аппаратам с номинальным переменным напряжением до 660 Вольт с частотой до 100 Герц.
Его применяют в кабельных сооружениях и помещениях, где требуется защита от влияния внешних электрически полей.
Вес и наружный диаметр наиболее популярных сечений
Количество и сечение жил шт х кв.мм | Масса кабеля кг/км | Наружный диаметр мм |
4х0.75 | 174 | 11.3 |
5х0.75 | 194 | 11.9 |
7х0.75 | 226 | 12.5 |
10х0.75 | 289 | 14.6 |
14х0.75 | 346 | 15.4 |
19х0.75 | 419 | 16.7 |
27х0.75 | 563 | 19.4 |
37х0.75 | 700 | 21.2 |
4х1 | 190 | 11.7 |
5х1 | 214 | 12.3 |
7х1 | 252 | 13 |
10х1 | 325 | 15.2 |
14х1 | 393 | 16.1 |
19х1 | 480 | 17.4 |
27х1 | 649 | 20.4 |
37х1 | 815 | 22.2 |
4х1.5 | 218 | 12.2 |
5х1.5 | 248 | 12.9 |
7х1.5 | 296 | 13.7 |
10х1.5 | 386 | 16.1 |
14х1.5 | 474 | 17.1 |
19х1.5 | 606 | 19 |
27х1.5 | 798 | 21.8 |
37х1.5 | 1128 | 25.7 |
4х2.5 | 272 | 13.1 |
5х2.5 | 314 | 14 |
7х2.5 | 384 | 14.8 |
10х2.5 | 506 | 17.7 |
14х2.5 | 655 | 19.2 |
19х2.5 | 821 | 20.9 |
27х2.5 | 1186 | 25.7 |
37х2.5 | 1518 | 28.3 |
4х4 | 362 | 14.7 |
7х4 | 528 | 16.8 |
10х4 | 726 | 20.7 |
4х6 | 459 | 15.9 |
7х6 | 708 | 18.7 |
10х6 | 949 | 22.7 |
